Обзор проекта

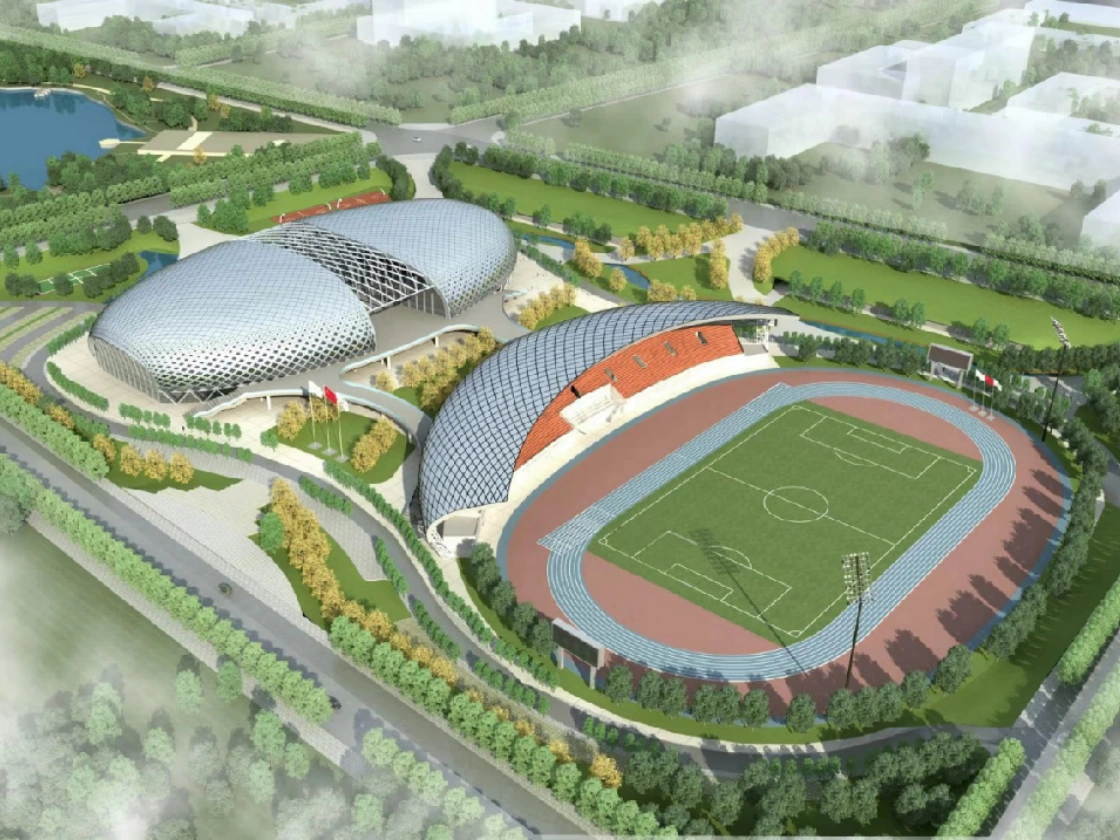

Национальный физкультурно-спортивный центр округа Лунин расположен между улицей Фунин на юге и набережной Биньхэ на севере округа Лунин. Плановая площадь проекта составляет 191,67 му, общий объем инвестиций — около 350 миллионов юаней, а общая площадь застройки — порядка 41 052,09 квадратных метров.
Основной комплекс зданий включает спортивный зал, бассейн, зал массового физкультурного спорта, трибуны стадиона и открытую площадку. Спортивный зал имеет три надземных этажа; бассейн и зал массового физкультурного спорта имеют три надземных и один подземный этаж; трибуны стадиона рассчитаны на два надземных этажа. Инфраструктурное сопровождение проекта включает автомобильные дороги, благоустройство и озеленение территории, системы водоснабжения и электроснабжения, парковочные зоны и другие объекты. В рамках проекта также предусмотрена закупка тренировочного и соревновательного оборудования, аудиовизуальных систем и систем видеонаблюдения. Проект реализуется по технологии заводского изготовления конструкций с последующей быстрой монтажной установкой на объекте, что позволяет повысить эффективность строительства, удовлетворить требования оперативной сборки, а также точно контролировать точность монтажа и соблюдать график строительных работ.
Конструкции бассейна, зала массового физкультурного спорта, спортивного зала, трибун и открытой площадки выполнены в виде железобетонных каркасов. В качестве фундаментов применяются отдельно стоящие фундаменты или плитные фундаменты в зависимости от конструктивных особенностей объектов, а кровельные конструкции преимущественно представлены пространственными сетчатыми оболочками.
Участие компании «Тянькай Юго-Восток»

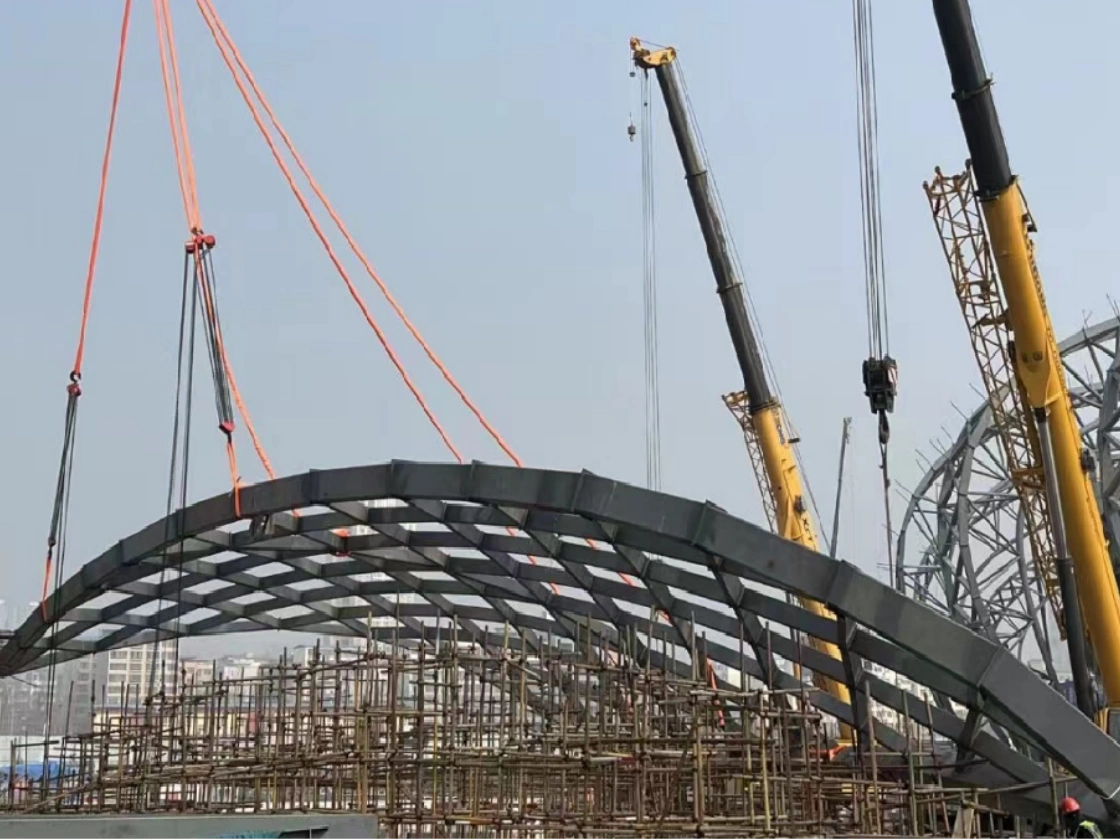

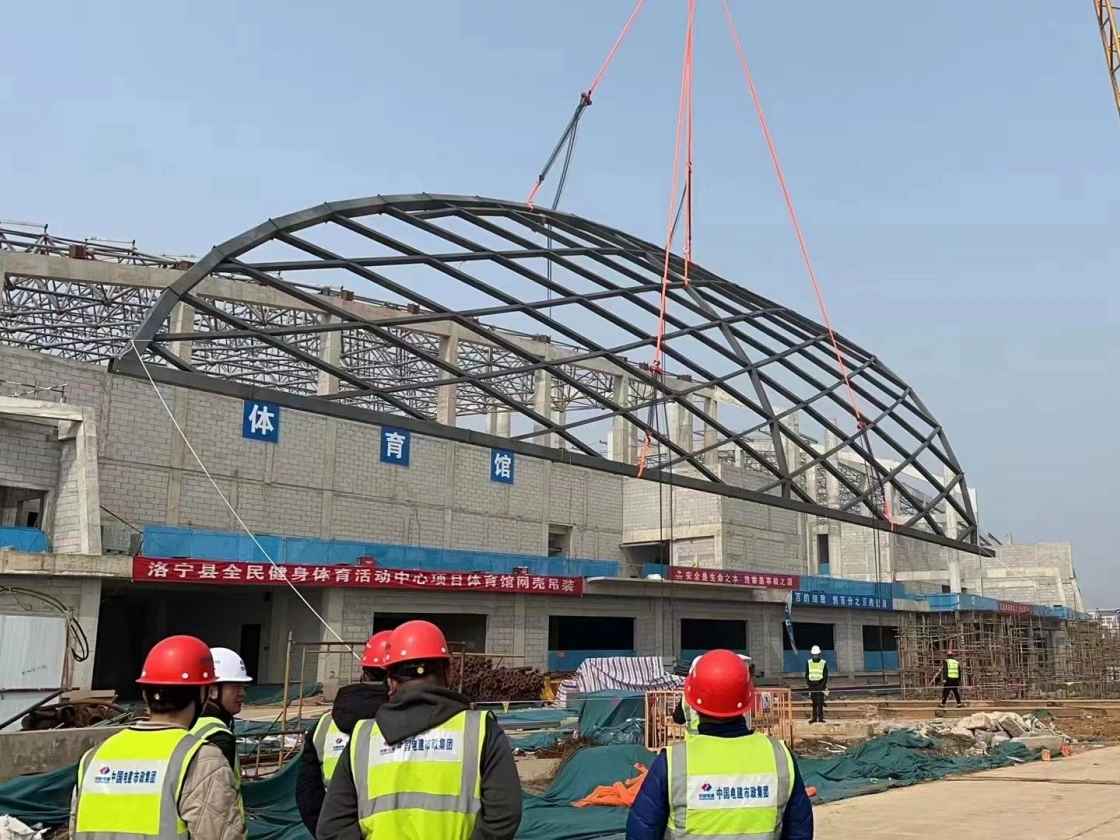

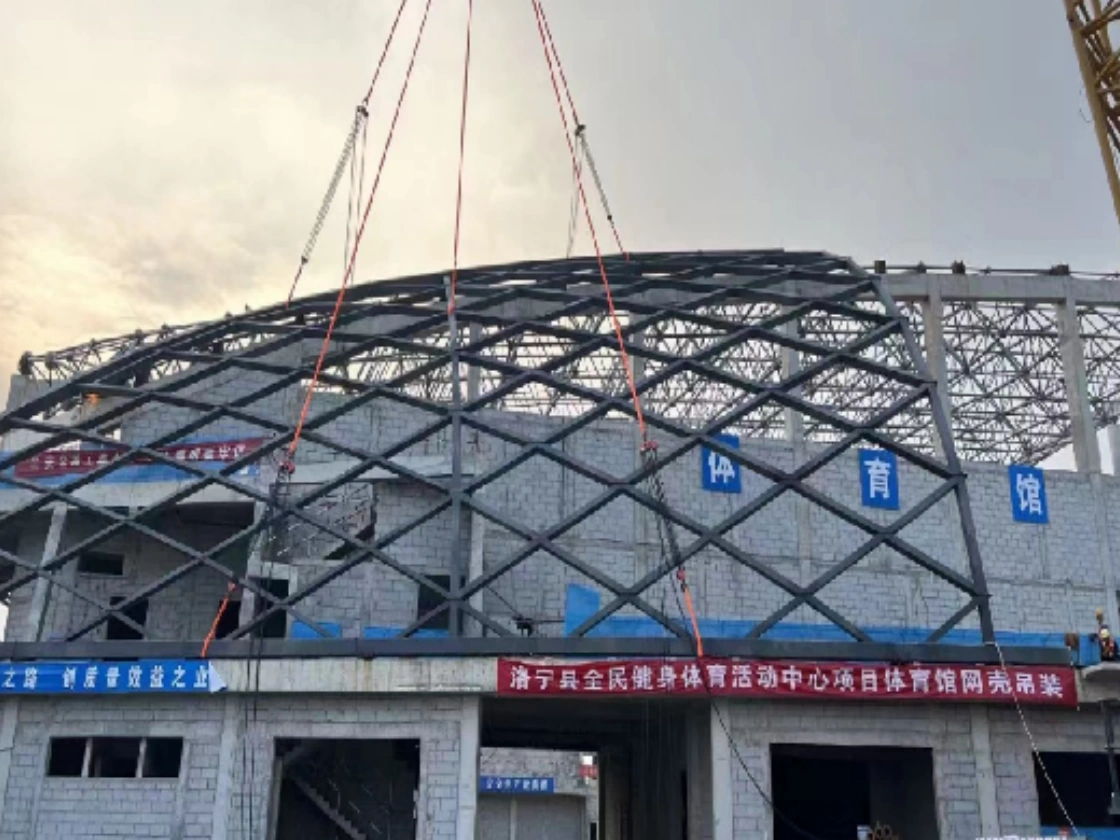

Компания «Тянькай Юго-Восток Технологии Зелёного Строительства (Хэнань)» предоставила комплексные услуги по изготовлению и монтажу стальных сетчатых оболочек и стальных конструктивных элементов для данного проекта. Ключевая пространственная сетчатая кровельная оболочка сложной формы «Солнце и луна в едином сиянии» и основная стальная конструктивная система объекта основаны на пространственных трубчатых фермах и сетчатых оболочечных элементах.
Данное конструктивное решение полностью соответствует требованиям к большепролетным и крупнопространственным спортивным сооружениям, позволяет преодолеть сложности с обеспечением точности криволинейных поверхностей и общей устойчивости пространственных сетчатых оболочек, демонстрируя эксплуатационные и эстетические преимущества сборных стальных конструкций при строительстве общественных зданий. На ключевых узлах конструкций проведено неразрушающее тестирование, а сварные швы пересечений элементов сетчатых оболочек, стыки колонн и балок проверены на 100 % на соответствие государственным строительным стандартам.
Компания также принимала участие в детальном проектировании и совместной работе в BIM-системе, оказывая поддержку генеральному подрядчику в разработке рабочих чертежей стальных конструкций спортивного зала. Основная работа была направлена на оптимизацию конструктивных решений и напряженного состояния пространственных сетчатых оболочек, фигурных стыковых узлов и большепролетных кровельных систем. Благодаря BIM-моделированию, проверке на коллизии и симуляции строительного процесса обеспечена точная стыковка конструктивных элементов с инженерными, электротехническими и фасадными системами, а также оптимизирован порядок проведения монтажных работ.
