Стальная пространственно‑решётчатая конструкция

Главное преимущество стальной пространственно‑решётчатой конструкции заключается в оптимизированном механизме передачи усилий. Каждый стальной элемент решётки в основном воспринимает осевую растягивающую или сжимающую нагрузку, исключая изгибные и сдвиговые напряжения, характерные для плоских конструкций. Такая передача осевых усилий максимально повышает эффективность использования стали: при одинаковом пролёте общий расход стали обычно снижается на 30–50 % по сравнению с традиционными балочно‑стоечными конструкциями. Геометрическая регулярность решётки (например, деформационно‑устойчивые треугольные модули) дополнительно повышает жёсткость и устойчивость конструкции, позволяя ей выдерживать боковые нагрузки от сильного ветра и землетрясений при минимальных смещениях.

Ещё одна важная особенность — сочетание малого собственного веса и возможности перекрытия больших пролётов. Стальные пространственно‑решётчатые конструкции без промежуточных опорных колонн легко перекрывают пролёты от 20 метров до более 100 метров, что имеет решающее значение для создания свободных внутренних пространств. Применение высокопрочных стальных труб (марок Q355B или Q460) и узлов точного литья дополнительно уменьшает собственный вес конструкции, снижает нагрузки на фундамент и сокращает общие строительные затраты. Кроме того, модульный принцип построения решётки предусматривает стандартизированное изготовление элементов, что гарантирует стабильное качество и упрощает монтаж на объекте.

Стальная пространственно‑решётчатая конструкция состоит из двух ключевых частей: конструктивных стержней и соединительных узлов, от которых напрямую зависят её эксплуатационные характеристики. В качестве конструктивных стержней преимущественно применяются полые стальные трубы (круглые или квадратные). Они отличаются высокой крутильной жёсткостью и рациональным использованием материала: при равной несущей способности полые трубы имеют меньший вес по сравнению с сплошными стержнями. Для особых условий эксплуатации (например, в средах с высокой коррозионной активностью) используются стержни из нержавеющей или оцинкованной стали для повышения долговечности конструкции.

Узлы — это соединения, объединяющие несколько стержней, они являются наиболее сложной в техническом отношении частью конструкции. Распространённые типы узлов: болтовые сферические узлы, сварные полые сферические узлы и стальные литые узлы. Болтовые сферические узлы широко применяются благодаря удобству монтажа на месте: стальные трубы крепятся к заводским сферическим заготовкам высокопрочными болтами, что исключает сварочные работы на объекте и ускоряет темпы строительства. Сварные полые сферические узлы получают сваркой двух полушарий, они обладают повышенной несущей способностью и подходят для объектов с тяжёлыми нагрузками. Стальные литые узлы изготавливаются по индивидуальным проектам для сложных геометрических форм, они обеспечивают плавную передачу усилий в нерегулярных решётчатых системах.

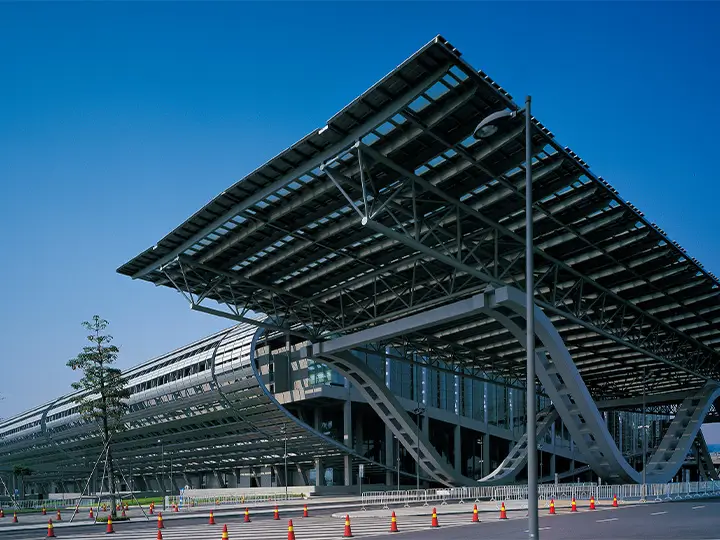

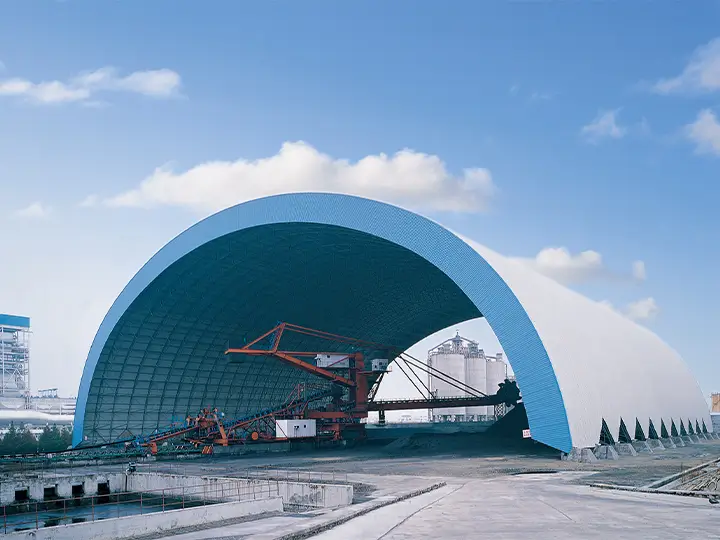

Универсальность и способность стальных пространственно‑решётчатых конструкций перекрывать большие пролёты делают их незаменимыми во многих крупномасштабных проектах. В транспортной инфраструктуре они широко применяются как кровельные конструкции аэропортов, железнодорожных вокзалов и придорожных сервисных зон. Например, кровля Пекинского международного аэропорта Дасин выполнена на основе масштабной стальной пространственно‑решётчатой конструкции, которая перекрывает терминал площадью 700 000 м² и формирует залу ожидания без внутренних опорных колонн. На промышленных объектах данные конструкции используются для перекрытия крупных цехов, складов и угольных складов электростанций, позволяя монтировать тяжёлое оборудование и обеспечивая свободное рабочее пространство.

В общественных зданиях стальные пространственно‑решётчатые конструкции реализуют смелые архитектурные решения: стадионы, выставочные залы, концертные залы. Пекинский национальный стадион «Птичье гнездо» использует модифицированную стальную пространственно‑решётчатую конструкцию из переплетённых стальных стержней для формирования своего узнаваемого внешнего облика, сочетая конструктивную устойчивость и художественную выразительность. Благодаря возможности быстрого монтажа и демонтажа они также находят применение в специальных проектах: крупнопролётных мостах (в качестве несущих элементов проезжей части), морских платформах и даже временных аварийных убежищах.

Стальные пространственно‑решётчатые конструкции дают весомые преимущества по эффективности строительства. Большинство стержней и узлов изготавливаются на заводе с применением высокоточной механической обработки (резка на станках с ЧПУ, автоматическая сварка), поэтому на строительной площадке выполняются только подъём и монтаж элементов. Такое модульное строительство сокращает сроки работ на объекте на 40–60 % по сравнению с традиционными железобетонными конструкциями, снижая риски задержек из‑за погодных условий и расходы на рабочую силу. Малый собственный вес конструкции также упрощает устройство фундаментов: часто вместо глубоких свай достаточно мелкозаглублённых фундаментов, что дополнительно сокращает общую продолжительность реализации проекта.

Что касается долговечности и устойчивости, стальные пространственно‑решётчатые конструкции демонстрируют отличные показатели благодаря природным свойствам стали. При применении мер антикоррозионной защиты — горячего цинкования, эпоксидных покрытий и других составов — сталь приобретает стойкость к коррозии, срок службы конструкции достигает 50–100 лет. Сталь подлежит 100‑процентной переработке, а заводское изготовление элементов сокращает строительные отходы более чем на 70 % по сравнению с монолитным бетонированием на месте. Кроме того, открытая пространственная структура решётки способствует естественной вентиляции и освещению помещений, уменьшая энергопотребление систем отопления, вентиляции, кондиционирования и осветительного оборудования.

С развитием технологий информационного моделирования зданий (BIM), параметрического проектирования и цифрового производства стальные пространственно‑решётчатые конструкции вступают в новую эру точности и инноваций. Программное обеспечение BIM позволяет создавать трёхмерные модели всей решётки, оптимизировать размеры стержней и конфигурацию узлов для минимизации расхода материалов при гарантии конструктивной безопасности. Цифровые производственные технологии, такие как 3D‑печать сложных узлов и роботизированная сварка, дополнительно повышают точность и эффективность изготовления. К перспективным направлениям относится также комбинирование стали с новыми материалами (например, полимерными композитами с волоконным армированием) для повышения коррозионной стойкости и снижения веса конструкции, а также создание интеллектуальных систем мониторинга с датчиками, встроенными в стержни, для отслеживания технического состояния конструкции в режиме реального времени. По мере роста потребности в крупнопролётных, экологичных и архитектурно‑новаторских зданиях стальные пространственно‑решётчатые конструкции будут оставаться на переднем крае современного строительного конструирования.
